Разбираем iPhone 13 Pro

Ваш гаджет – ваш верный друг, но задумывались ли Вы, как он выглядит изнутри. Давайте разберем его пошагово вместе с ICOOLA.

Узнаем инструменты, которые нам нужно использовать:

• медиатор;
• набор отверток;
• Пинцет;
• Сепаратор для нагрева;
• Раствор для снятия клея.

На очереди технические характеристики iPhone 13 Pro для более близкого ознакомления:

1. A15 Bionic SoC с новым 5-ядерным графическим процессором, 6-ядерным процессором и 16-ядерным нейронным механизмом;
2. 6,1-дюймовый (2532×1170 пикселей) Super Retina XDR OLED-дисплей с ProMotion;
3. Система с тройной камерой на 12 МП со сверхширокоугольной (ƒ/1,8), широкоугольной (ƒ/1,5) и 3-кратной телефото (ƒ/2,8) камерами, а также модулем LiDAR;
4. 6 ГБ оперативной памяти и 128 ГБ памяти (можно настроить до 1 ТБ);
5. Sub-6 GHz 5G (и mmWave на моделях для США), 4x4 MIMO LTE, 2x2 MIMO 802.11ax Wi-Fi 6, Bluetooth 5.0, Ultra Wideband и NFC;
6. Беспроводная зарядка MagSafe 15 Вт;
7. Рейтинг водонепроницаемости IP68.

Теперь вы знаете, что нужно из инструментов, главные теоретические характеристики этого гаджета. Поэтому Вы готовы переходить к самой интересной части. Пошаговый разбор Айфона 13 Про.

Интересно узнать, как почистить динамики на телефоне?

Шаг 1. Обзор

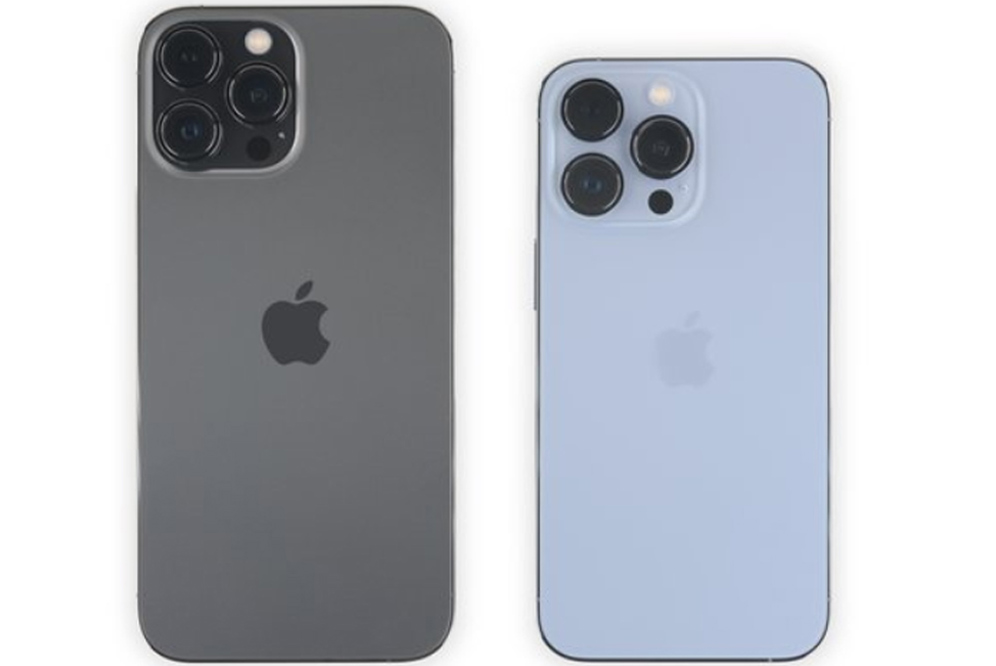

При визуально сравнимом 13 Pro Max и 13 Pro. Первая модель немного объемнее в размере и с большей камерой. Однако нам главное не внешность, а внутренности.

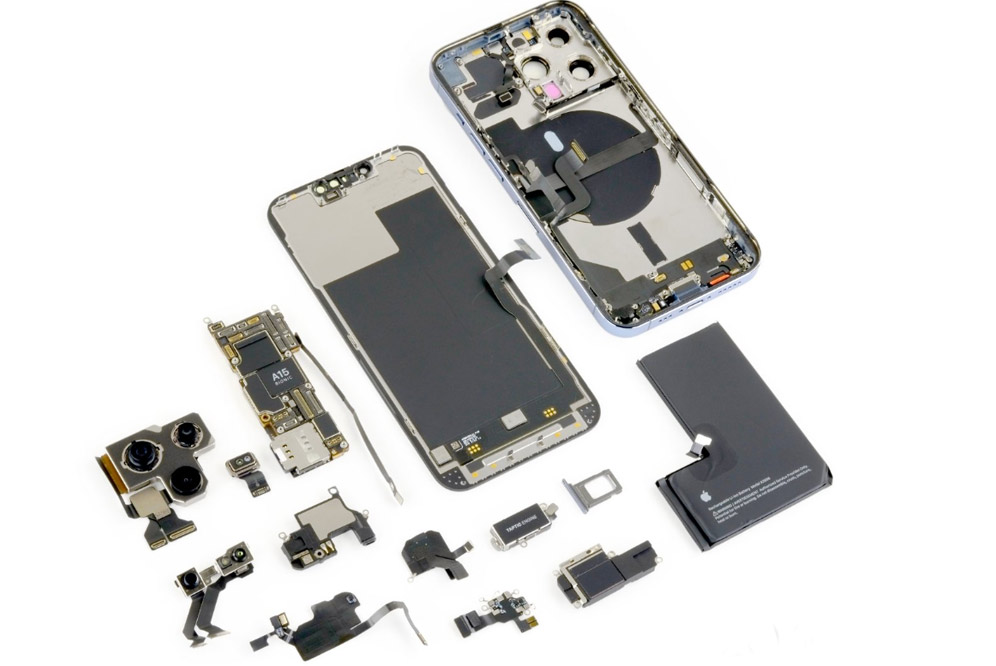

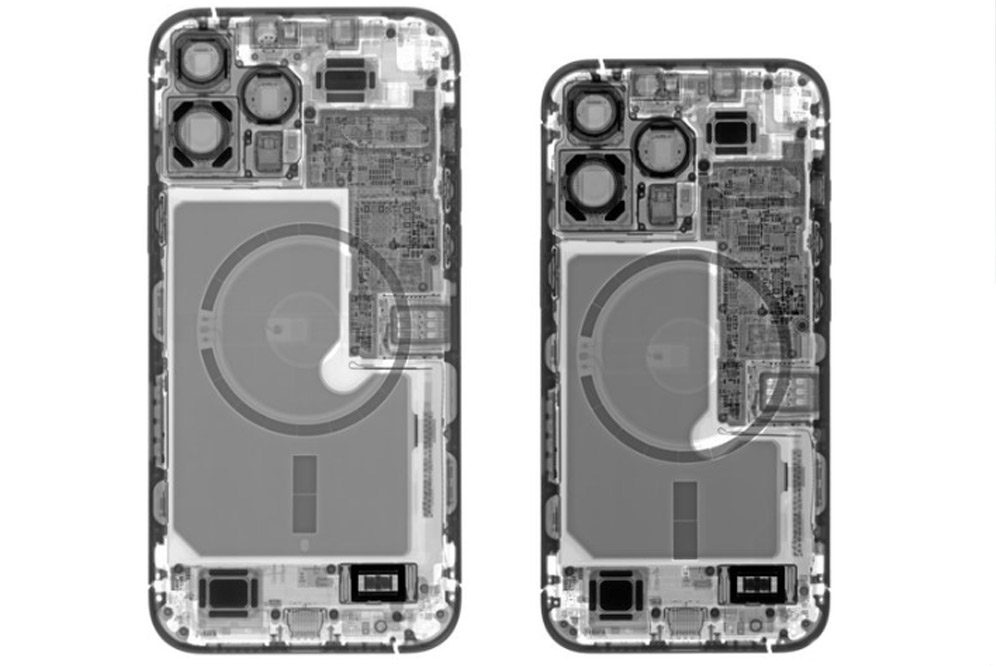

Изображение показывает внутреннюю структуру iPhone 13 Pro (слева) и iPhone 13 Pro Max (справа). Наиболее заметным отличием между двумя моделями является форма и размер аккумулятора. Обе модели имеют L-образный аккумулятор, позволяющий заполнить свободное внутреннее пространство устройства.

Модули камер в iPhone 13 Pro Max больше по размеру, что может способствовать лучшему качеству изображений и видео. Другие внутренние компоненты, такие как A15 Bionic, модули оперативной памяти и памяти хранения, размещены очень компактно и некоторые из компонентов имеют незначительные изменения в размере. Также видны магниты для системы MagSafe, позволяющие легко подсоединять зарядные устройства и аксессуары.

Шаг 2. Открытие книги

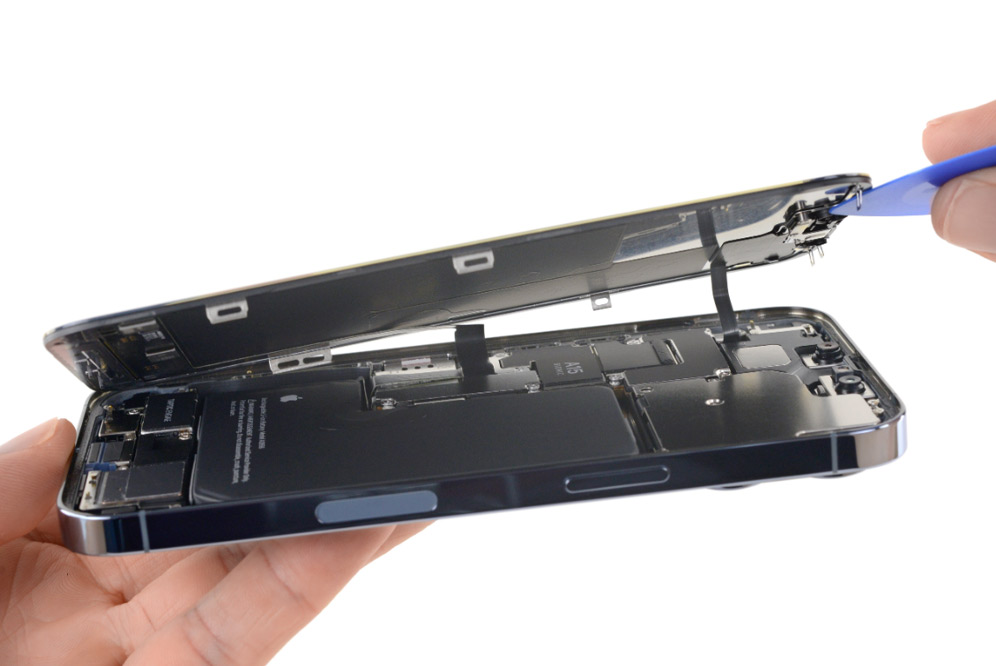

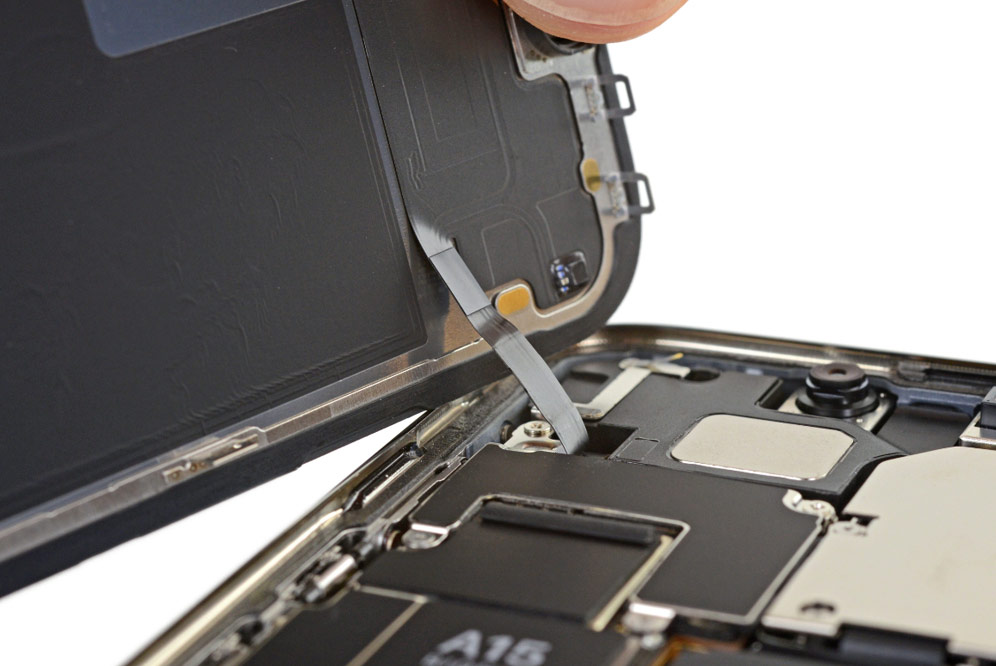

Одна из самых любимых процедур наших мастеров – это открытие дисплея. Экран прикреплен на специальном клее, который нужно уметь правильно удалить, не повредив уязвимым частям. После некоторых процедур нам открывается золотая середина, к глазам бросается много интересных деталей.

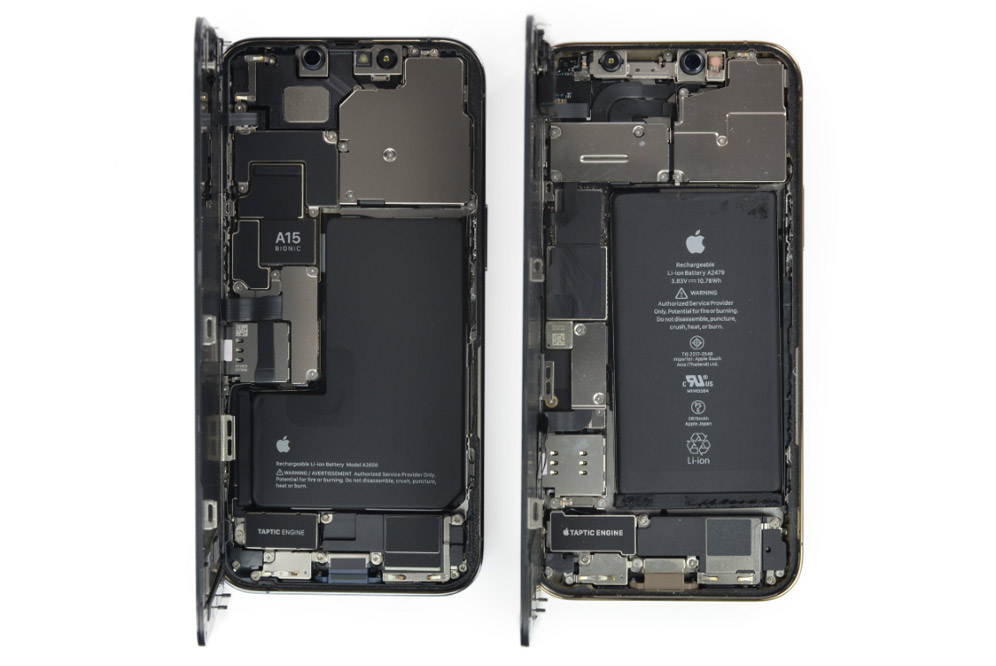

На фото мы видим внутренний вид iPhone 13 Pro (слева) и iPhone 12 Pro (справа). Первое, что бросается в глаза – это компоненты, расположенные в верхней части устройства. Здесь находится тонкий шлейф, подключенный к модулю передней камеры и другим датчикам.

Основные отличия включают:

• Процессор: iPhone 12 Pro использует чип A14 Bionic, тогда как 13 Pro имеет новый A15 Bionic, обеспечивающий более высокую производительность и энергоэффективность;
• Аккумулятор: У iPhone 13 Pro аккумулятор L-образный, позволяющий использовать внутреннее пространство более эффективно по сравнению с прямоугольным аккумулятором в iPhone 12 Pro;
• Модули камер: iPhone 13 Pro имеет улучшенные камеры с новыми функциями, отсутствующими в 12 Pro;
• Taptic Engine кажется меньшим, чем шейкер 12 Pro, но на самом деле он увеличен и имеет 6,3 грамма, а 4,8 грамма у 12 Pro.

Эти изменения способствуют общему улучшению производительности и функциональности новых моделей.

Шаг 3. Дисплей

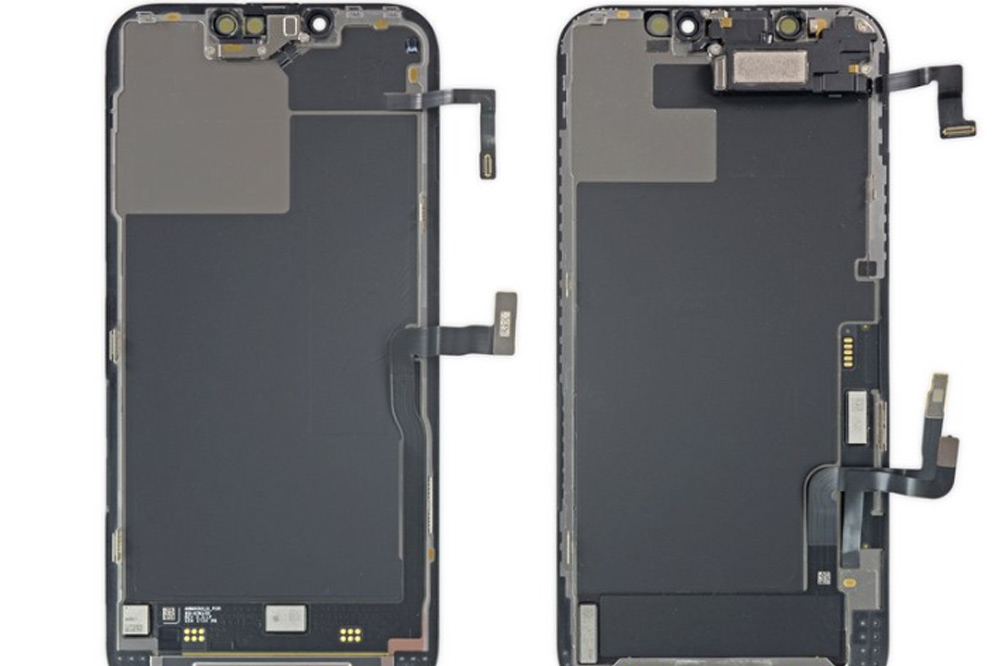

Можно сразу заметить, что динамик не установлен на дисплее Айфона 13 Про, что облегчает замену дисплея, но не динамика. А вот айфон 12 Про наоборот, труднее менять дисплей, а не верхний динамик.

iPhone 13 Pro использует "сенсорные встроенные OLED-панели". Эти панели сочетают сенсорные и OLED-слои в одном, что уменьшает стоимость, материалы, толщину дисплея и количество кабелей. Это делает экран более тонким и более легким для замены. iPhone 12 Pro - имеет отдельные слои сенсорного и OLED, это означает о дополнительных кабелях, это явно увеличивает риск их повреждения при ремонте.

Айфон 13 Про имеет более узкий Notch на 20%, что стало возможным благодаря объединению заливного осветителя Face ID и точечного проектора в один модуль. Это делает экран большим и менее громоздким, а вот у Айфон 12 О Notch шире, поскольку осветитель и проектор находятся в отдельных модулях.

Также интересно узнать, что делать, если появилась зеленая полоса на Айфоне?

Шаг 4. Камера

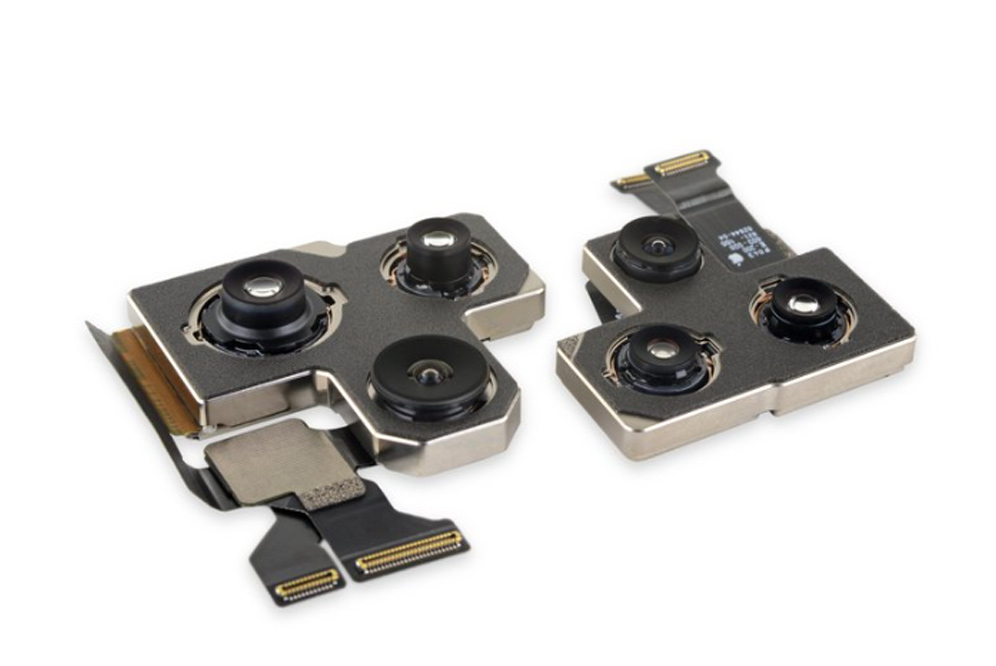

Камеры iPhone 13 Pro (слева) значительно превосходят камеры iPhone 12 Pro (справа), поднимая качество мобильных фото на новый уровень. Зрительно камеры iPhone 13 Pro тянутся к звездам.

Слева фактически усовершенствованные объективы и большие сенсоры, позволяющие захватывать больше света и обеспечивают лучшее качество изображения, особенно в условиях низкого освещения по сравнению с правыми сенсорами и объективами менее эффективны по сравнению с новой моделью.

Шаг 5. Аккумулятор

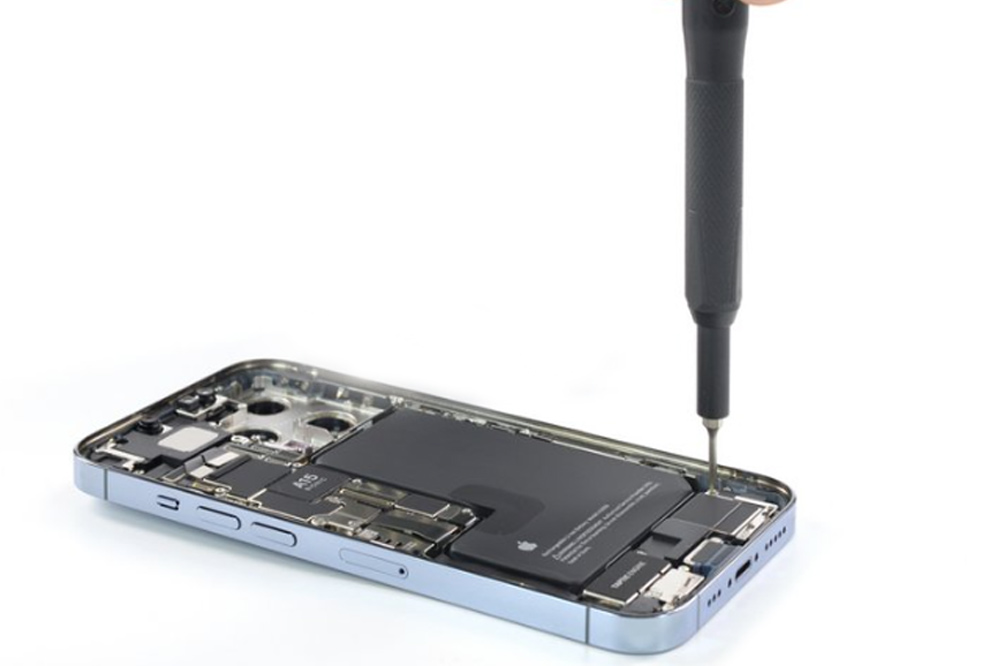

Чистая, минималистичная печать имитирует чистую процедуру удаления. Растянутый клей обеспечивает надежное крепление аккумулятора, хотя доступ ко вкладкам мог быть легче.

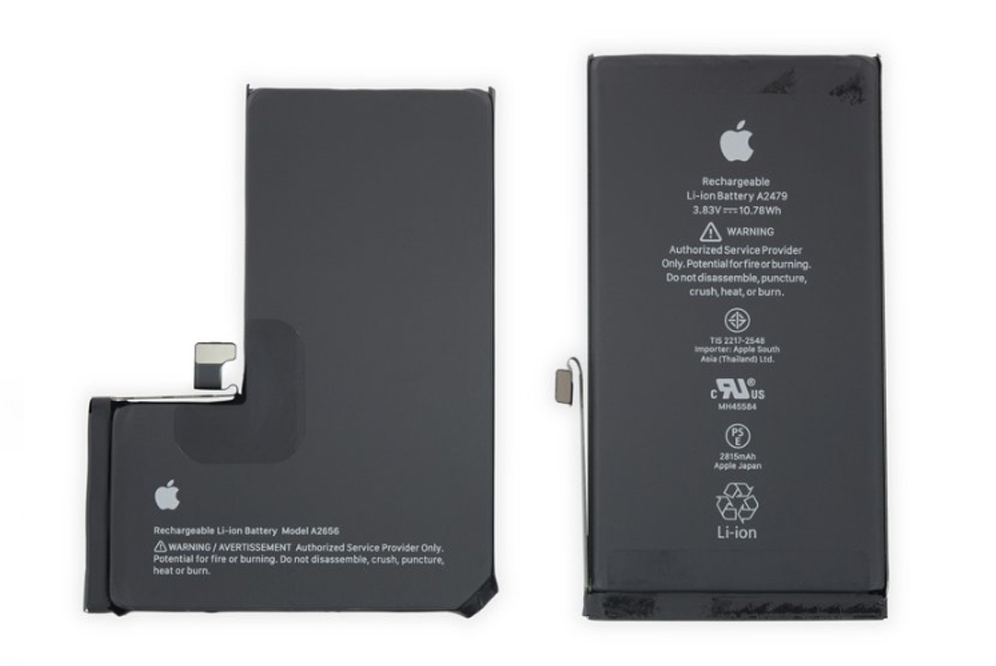

Сравнение аккумуляторов:

• iPhone 13 Pro: Использует L-образный аккумулятор с максимальной мощностью 11,97 Вт·ч;
• iPhone 12 Pro: Имеет прямоугольный аккумулятор с мощностью 10,78 Вт·ч;
• L-образный аккумулятор iPhone 13 Pro имеет большую мощность по сравнению с предыдущей моделью, что обеспечивает более длительный срок службы батареи. Однако он уступает стандартной прямоугольной ячейке на 12,54 Вт·ч, которая используется в некоторых других моделях.

Новые экраны Pro потребляют больше энергии, что компенсируется большей мощностью аккумулятора, обеспечивая более длительное время работы устройства.

Шаг 6. Логическая плата

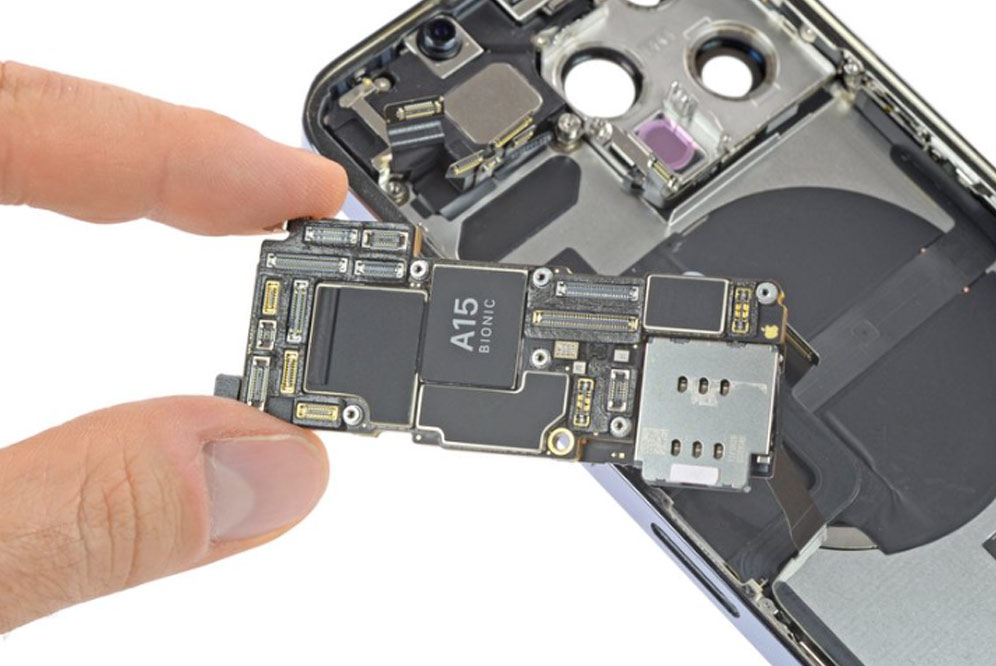

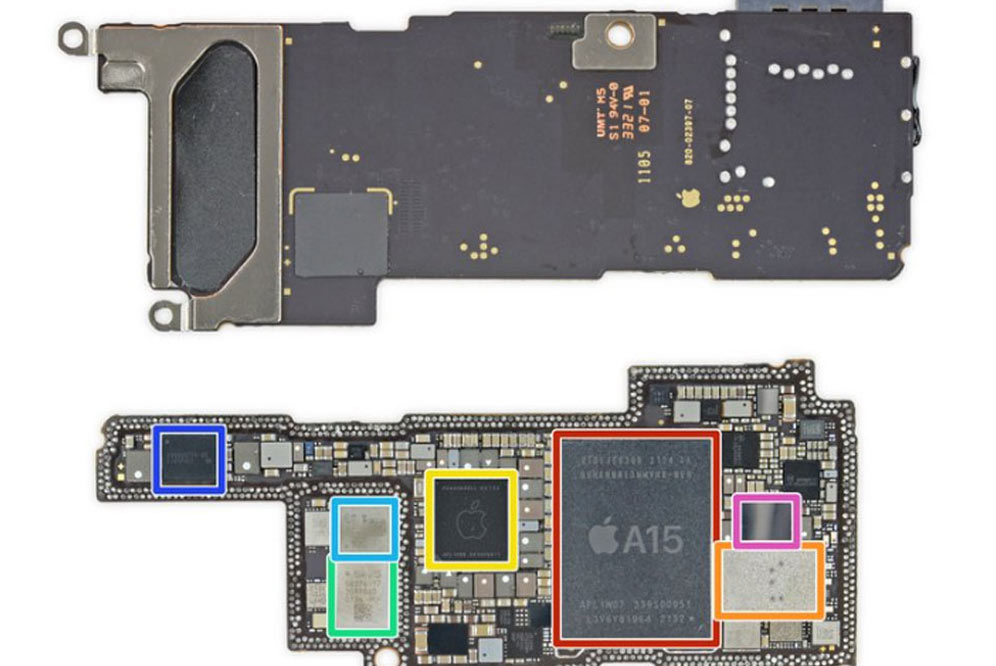

Многоуровневая плата в этом году стала еще более компактной и считыватель SIM-карт теперь интегрирован непосредственно в плату. Давайте посмотрим на основные компоненты, которые расположены на поверхности:

1. Apple APL1W07 A15 Bionic SoC: включает, вероятно, 6 ГБ оперативной памяти SK Hynix LPDDR4X SDRAM;
2. Сверхширокополосный чип Apple/USI U1: Обеспечивает точное позиционирование и связь;
3. ИС управления питанием Apple APL1098: отвечает за энергопотребление и эффективность работы устройства;
4. Интерфейсный модуль Skyworks SKY58276-17: обеспечивает беспроводную связь;
5. Интерфейсный модуль Skyworks SKY58271-19: дополнительный модуль для улучшения связи;
6. Apple 338S00770-B0 микросхема управления питанием: отвечает за распределение энергии между компонентами;
7. ИС управления питанием STMicroelectronics STB601A05: Дополнительная микросхема для оптимизации энергопотребления.

Эти компоненты обеспечивают высокую производительность и эффективность iPhone 13 Pro, позволяя работать с максимальными возможностями.

Шаг 7. Верхний динамик

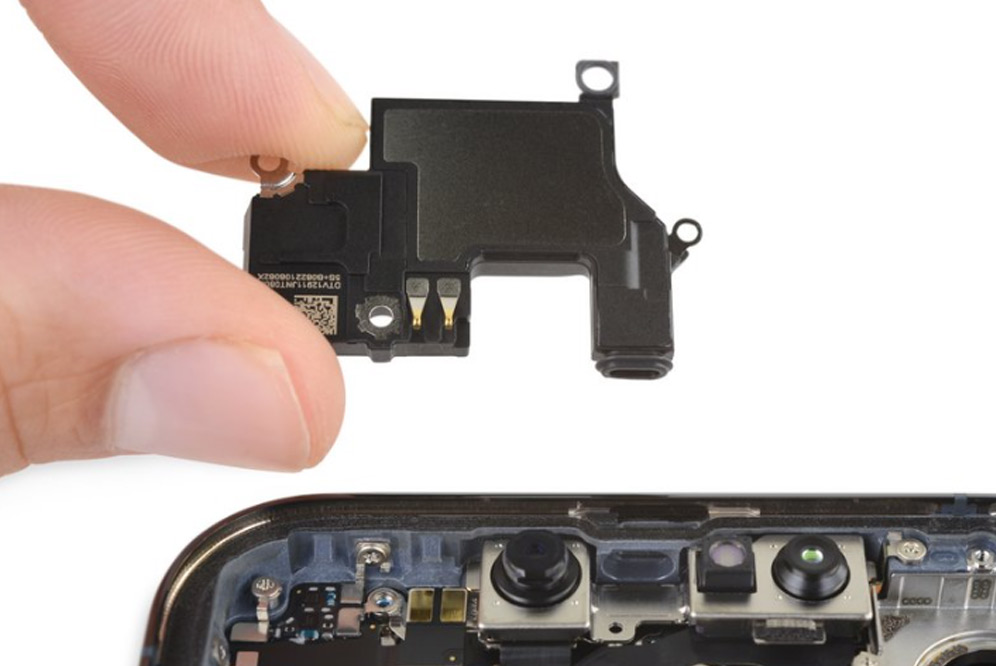

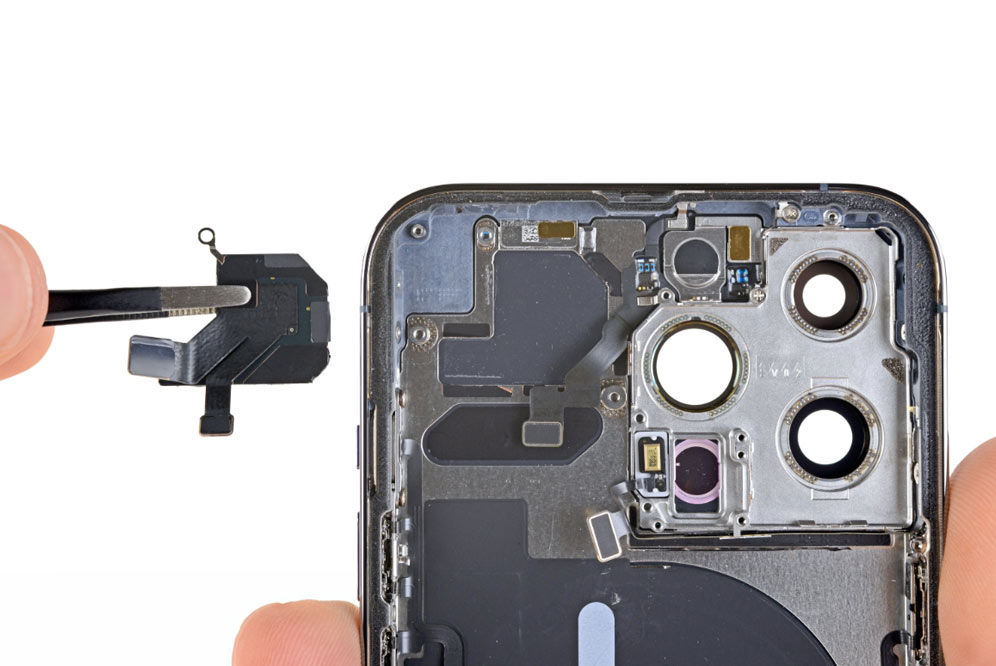

Вверху мы находим перемещенный динамик наушника, укомплектованный милой маленькой насадкой, которая находится между фронтальной камерой и оборудованием Face ID и подключается к каналу, направляющему звук в верхнюю часть дисплея.

Один из опорных винтов этого динамика зажат под материнской платой, то есть вам придется снять плату, чтобы заменить динамик. Это создает трудности для ремонта.

Кабели, проходящие под динамиком наушника, подключают оборудование передней камеры, которое отвечает за функционирование нового Notch™.

Шаг 8. Фронтальная камера и Face ID

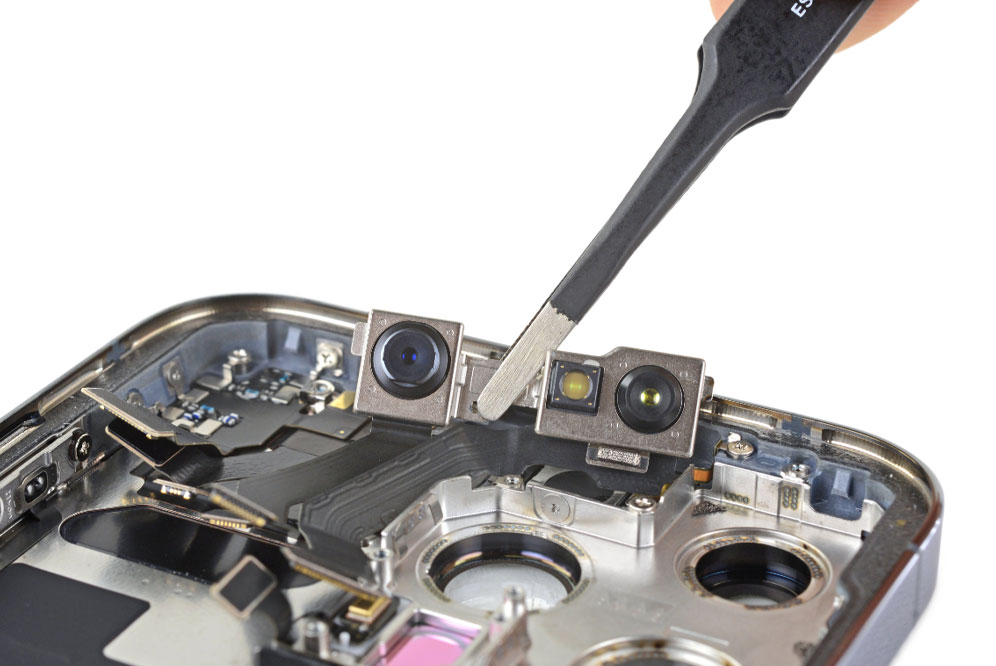

Осветитель потока, ранее являвшийся частью дисплея и необходимым компонентом Face ID, теперь интегрирован в новый модуль двойного назначения.

Благодаря тому, что блок экрана теперь не зависит от аппаратного обеспечения Face ID, можно подумать, что заменить экран и Face ID стало проще, но это не так.

Face ID работает, даже если отключен передний датчик. Однако любая замена дисплея выводит из строя Face ID. Что-то на дисплее заблокировано из-за серийного номера аппаратного обеспечения Face ID. Кстати, если вы не знали, в Face ID можно додать еще одно лицо, делается это легко, но необходимо знать инструкцию!

Шаг 9. Заключение

Сегодня мы увидели много усовершенствованных и новых деталей в Айфоне 13 Про, которые размещены непривычно к предыдущим моделям iPhone.

Самые существенные и заметные изменения в Айфоне 13:

• Прекрасный новый дисплей;
• Верхний динамик, который был перемещен, что еще больше упрощает замену дисплея и освобождает место для меньшего выреза;
• Возврат к знаменитой L-образной батарее даже в телефоне не Max размера.

Даже при таких упрощениях, ремонтировать айфон будет гораздо труднее, что ждет нас в младших моделях страшно вообразить. Однако даже при всех сложностях, наши мастера настоящие профессионалы своего дела и отремонтировали не один айфон, поэтому при определенных неполадках, Вы уверенно можете обращаться к сервису ICOOLA.
